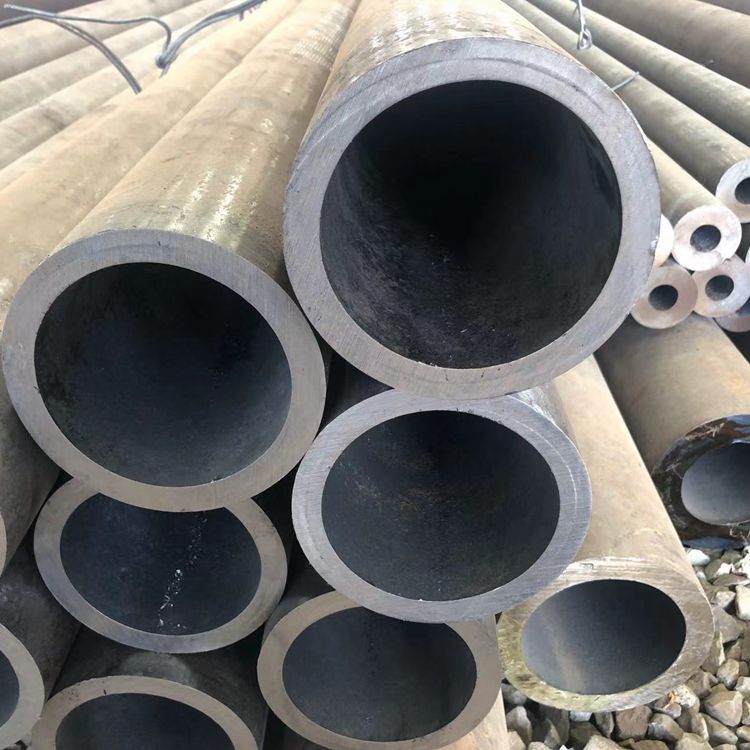

42crmo合金鋼管406*38 上海大口徑無縫鋼管
42crmo合金鋼管406*38 上海大口徑無縫鋼管——
42crmo合金鋼管化學(xué)成分
碳 C ：0.38～0.45
硅 Si：0.17～0.37
錳 Mn：0.50～0.80
硫 S ：允許殘余含量≤0.035
磷 P ：允許殘余含量≤0.035
鉻 Cr：0.90～1.20
鎳 Ni：允許殘余含量≤0.030
銅 Cu：允許殘余含量≤0.030
鉬 Mo：0.15～0.25
42CrMo熱處理：
退火annealing No.1 760±10℃退火，爐冷至400℃空冷。
HB220-230
正火normalize No.4 860±10℃正火，出爐空冷。
調(diào)質(zhì)quenching+tempering No.5 840±10℃淬水或油（視產(chǎn)品型狀復(fù)雜程度），680-700度回火。 HB＜217
調(diào)質(zhì)quenching+tempering No.6 840±10℃淬油，再470度回火處理。 HRC41-45
調(diào)質(zhì)quenching+tempering No.7 840±10℃淬油，再480度回火處理。 HRC35-45
調(diào)質(zhì)quenching+tempering No.8 850℃淬油，再510度回火處理。 HRC38-42
調(diào)質(zhì)quenching+tempering No.9 850℃淬油，再500度回火處理。 HRC40-43
調(diào)質(zhì)quenching+tempering No.10 850℃淬油，再510℃回火處理。 HRC36-42
調(diào)質(zhì)quenching+tempering No.11 850℃淬油，再560℃回火處理。 HRC32-36
調(diào)質(zhì)quenching+tempering No.12 860℃淬油，再390度回火處理。 HRC48-52
http://www.wxcljs.com http://www.wxclgb.com http://www.zwhy2008.cn
